信號隔離器三分類與三干擾源

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】鄭州展瑞科技生產的信號隔離器可分為三個種類:隔離器,配電器,安全柵;信號隔離器常見的干擾源,敏感源,和耦合路徑;干擾解決方法,具體請看小編本文的總結;展瑞科技產品服務熱線:0371-56708681,技術支持:13525518669!

信號隔離器又分為三個類型：

1. 隔離器：工業生產中為了增加儀表負載能力并保證鏈接同一信號的儀表之間互不干擾，提高電氣安全性能。需要將輸入的電壓、電流或頻率、電阻等信號進行采集、放大、運算、和進行抗干擾處理后，在輸出隔離的電流和電壓信號，安全的送給二次儀表或plc/dcs使用。

2. 配電器：工業現場一般需要采用兩線制傳輸方式，既要為變送器等一次儀表提供24V配電電源，同時又要對輸入的電流信號進行采集、放大、運算和進行抗干擾處理后，再輸出隔離的電流和電壓信號，供后面的二次儀表或其他儀表使用。

3. 安全柵：一些特殊的工業現場不但需要兩線制傳輸，既提供配電電源又有信號隔離功能，同時還需要具有安全火花防爆的性能，可靠地遏制電源功率、防止電源、信號及地之間的點火，限流、降壓雙重限制信號及電源回路，把進入危險場所的能量限制在安全定額范圍內。

信號隔離器干擾的三要素是干擾源、敏感源和耦合路徑，這三要素缺少一個，電磁兼容問題都不會存。因此要從這三要素入手。找出最方便的解決辦法，一般干擾源和敏感源是沒辦法解決的，通常是從耦合路徑想辦法，也是最常用的辦法。如加屏蔽、加濾波等手段。而處理地環流最為常見也最為麻煩，現在以此為探討話題。

第一種方法：所有現場設備不接地，使所有過程環路只有一個接地點，不能形成回路，這種方法看似簡單。但實際應用中往往很難實現，因為某些設備要求必須接地才能保證測量精度或人身安全，某些設備可能因為長期遭到腐蝕和磨損后或氣候影響而形成新的接地點。

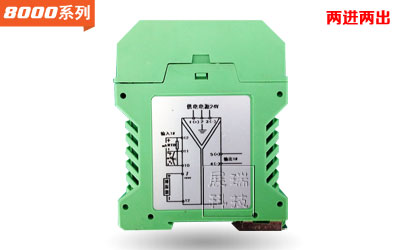

8000信號隔離器
