展瑞智能壓力變送器率先采用430單片機

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】展瑞科技河南鄭州公司專業研發智能壓力變送器,公司與市場經濟同步,滿足客戶的高難度需求,率先采用MSP430單片機芯片,以更好的穩定性,更低的功耗,受到客戶的一致好評;展瑞科技智能壓力變送器產品訂購專線:0371-56708681,技術支持:13525518669_王瑞豐;

隨著工業技術的不斷發展，各行業對傳感器質量的要求不斷提高，而智能壓力變送器是傳感器領域中的一次飛躍。在要求智能壓力變送器具有高精度、多功能特點時，低功耗、高精度的元器件的選用也是研制高精度智能變送器不可缺少的一部分。而在智能壓力變送器的設計當中，430單片機最小系統設計包括供電回路，晶振輸入和復位電路。供電回路的作用是將提供的5 V直流電壓轉化為3 . 3 V，供單片機使用；MSP43 0有32KHz晶振，DCO作為主時鐘發生器，主時鐘4MHz=250ns，250ns的指令周期，16位操作，比8位單片機指令周期短，執行速度快；ZR-MSP430的復位電路有兩個復位信號，一個是上電復位信號POR，一個是上電清除信號PUC。復位電路中POR信號是器件的復位信號，器件上電時或RST/NMI引腳配置為復位模式，當RST/NMI引腳產生低電平時會發生；啟動看門狗時，看門狗定時器計滿時，向看門狗寫入錯誤的安全參數值時以及向片內FLASH寫入錯誤的安全參數值時，會引起產生PUC信號。AD421單片高性能數模轉換器由電流環路供電，16位數字信號串行輸入，4一20mA電流輸出，完全符合設計智能變送器的工業控制標準信號輸出要求，可實現智能壓力變送器的遠程智能工業控制。AD421采用ΣΔDAC結構，保證16位的分辨率和單調性，其積分線性誤差為±O.001％，增益誤差為±0.2％。AD421與標準HART電路或類似FSK協議的電路完全兼容。標準三線串行接口可在10Mbit/s下運行，便于與微處理器或微控制器相連。

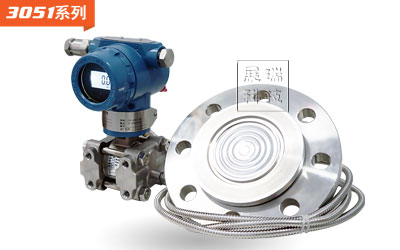

智能單法蘭液位變送器 AD421主要由電壓調整器、數模轉換器和電流放大器組成。ZR-MSP430單片機最顯著的特點是超低功耗，在各種智能壓力變送器的設計中應用廣泛。這個設計主要應用了其ADC12模塊和各種定時器模塊。在現代的技術中，利用ZR-MSP430F149單片機和AD421電流環芯片，外加簡單外圍電路實現基于壓阻式差壓變送器設計。該設計采用恒流源給差壓傳感器供電，用AD620芯片放大差壓傳感器輸出小電壓信號，軟件和硬件相結合的信號處理技術，實現對差壓模擬量的測量和采集；輸出用AD421芯片實現數模轉換，對比單純的模擬電路精度高，功耗低。
