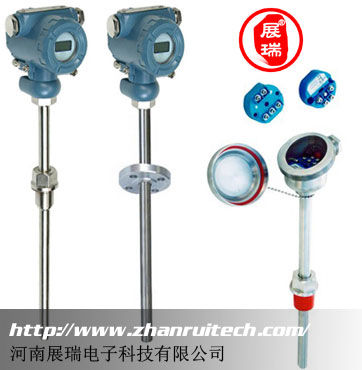

【文章摘要】河南展瑞二線制溫度變送器有二線制,三線制的,智能兩線制溫度變送器輸入PT100感溫元件,輸出4-20MA,一體化安裝,數字顯示,能提供遠距離傳輸,產品服務熱線:0371-56708681!

河南展瑞智能兩線制溫度變送器主要功能及技術參數:
●輸入:感溫元件分度號Pt-100等;
●測量范圍:·-200℃~600℃范圍內任選·最小量程:30℃·普通導線三線或雙線聯接;
●輸出:·4~20mA/兩線制·與被測溫度成線性·輸出限制(輸入端開路時):小于40mA;
●供電:·空載工作電壓12V/DC·最高工作電壓40V/DC·推薦工作電壓15~35V/DC·內設電壓極性反接保護;
●負載:·負載阻值0~1400Ω·最大負載電阻(含傳輸線內阻):Rmax=(V-12)/0.02 (V為供電電壓);
●變送精度:·基本誤差(包括非線性誤差、遲滯回差、調整分辨率和短期穩定性)0.1%~0.5% ·環境溫度附加誤差0.01%/℃~0.05%/℃ ·電源電壓變化附加誤差0.05%/10V ·負載變化附加誤差0.05%/500Ω;
●數字顯示(選項):·31/2位帶符號八段液晶顯示·顯示字高17.2mm·顯示分辨率:最低位±1個字·顯示屏安裝角度任意;
●工作環境:·環境溫度-20℃~80℃,數顯型-10℃~60℃·環境濕度≤95%;
●電氣連接:·兩線制壓緊螺釘接線端子·電纜密封出線直徑Φ6~Φ8mm·電纜護管外徑Φ15mm,數顯型Φ10mm;
河南展瑞智能兩線制溫度變送器產品特點:
河南展瑞一體化溫度變送器采用硅橡膠或環氧樹脂密封結構,因此耐震、耐濕、適合在惡劣的現場環境安裝使用?,F(xiàn)場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的償導線費用,又提高了信號遠距離傳輸過程中的抗干擾能力;熱電偶變送器具有冷端溫度自動補償功能;精度高、功耗低,使用環境溫度范圍寬,工作穩定可靠;河南展瑞一體化溫度變送器適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用;一體化溫度變送器智能溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能;智能溫度變送器可按用戶實際需要調整變送器的顯示方向,并顯示變送器所測的介質溫度、傳感器值的變一體化溫度變送器化、輸出電流和百分比例;
◆河南展瑞一體化溫度變送器工作原理 :
熱電偶或熱電阻傳感器將被測溫度轉換成電信號,再將該信號送入變送器的輸入網絡,該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大,放大的信號一路經V/I轉換器計算處理后以4-20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種,均采用反饋方式。對熱電阻傳感器,用正反饋方式校正,對熱電偶傳感器,用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出,LED顯示的溫度變送器用三線制方式輸出。
河南展瑞產品服務熱線:0371-56708681,技術支持:13525518669;
