頂裝式磁翻板液位計概述:

    ZR-UHZ-D頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

頂裝式磁翻板液位計構成及原理:

 1、基本型
 根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
   2、電遠傳
 在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
 在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

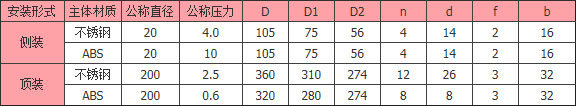

頂裝式磁翻板液位計法蘭選型(圖):

選用須知:
 1、 防腐型公稱壓力≤1.0MPa。
 2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
 3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
 4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。

安裝使用和維護:
 1、 液位計護導管和主體導管必須保持垂直
 2、 連桿不能彎曲，必須挺直插入
 3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
 1、 液位計護導管和主體導管必須保持垂直
 2、 連桿不能彎曲，必須挺直插入
 3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
 -----------------------------------------------------------------------------------------------
